পণ্যের বিবরণ:
প্রদান:
|
Product Name: | butterfly valve | Application: | Sewage, water etc., |
---|---|---|---|
Size: | DN50 ~DN3000 | Pressure: | PN10/16/125lbs/150lbs/JIS 5K/JIS10K |
Standard: | DIN / BS / AWWA / JIS | Temperature: | -20~120 C |
Body: | Cast iron/ ductile iron/ stainless steel | Disc/wedge: | Ductile iron/ Stainless steel/ SS304/SS316 |
লক্ষণীয় করা: | নমনীয় লোহা প্রজাপতি ভালভ,জল প্রজাপতি ভালভ |

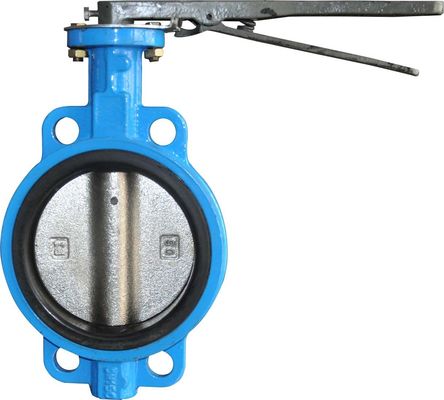

বিস্কুট প্রজাপতি ভালভ, নমনীয় লৌহ দেহ / ডিস্ক, আদৌ r এর জন্য Epoxy কোটিং
1. সংক্ষিপ্ত ভূমিকা:
প্রজাপতি ভালভ 90 ° ডিস্ক আবর্তিত ফর্ম 0 ° দ্বারা পরিচালিত হয়, কেটে বা নিয়ন্ত্রণ প্রয়োগ করা যেতে পারে
মাঝারি প্রবাহ.
ভালভ অপারেটিং লিভার দ্বারা actuated করা যেতে পারে, হ্যান্ডেল চাকা বৈদ্যুতিক actuator বা বায়ুসংক্রান্ত actuator.
ব্যাপকভাবে পেয় জল সরবরাহ, বর্জ্য জল চিকিত্সা, বৈদ্যুতিক শক্তি প্ল্যান্ট, গ্যাস সরবরাহের জন্য ব্যবহৃত,
উষ্ণ বায়ু সিস্টেম, ধাতু বিগলন উদ্ভিদ, জাহাজ নির্মাণ, টেক্সটাইল, পেট্রোলিয়াম, রসায়ন, বা অন্যান্য হালকা শিল্পের.
2. স্পেসিফিকেশন
নাম | প্রজাপতি ভালভ | |
আইটেম নংঃ | D373H-10K | |
ডিএন (মিমি) | DN50 ~ DN3000 | |
চাপ (এমপিএ) | 1.0 | |
টেস্ট চাপ (এমপিএ) | সীল পরীক্ষা | 1.1 |
দেহ পরীক্ষা | 1.5 | |
তাপমাত্রা | ≤350 ℃ | |
মধ্যম | পানি, পয়ঃনিষ্কাশন, সমুদ্রের জল, গরম পানি ইত্যাদি, |
3. বৈশিষ্ট্য
⊙ মেটাল উপবিষ্ট, ভাল সীল
⊙ নিম্ন ওজন
⊙ নিম্ন প্রবাহ প্রতিরোধের
⊙ ছোট অপারেশন টর্কে
⊙ ইনস্টল করার সহজ এবং বজায় রাখার জন্য
⊙ খুলুন-ঘনিষ্ঠ 90 ° আরো মসৃণ
4. প্রযোজ্য স্ট্যান্ডার্ডস্
1. ডিজাইন অনুযায়ী: এপিআই 609
2. পরীক্ষার মান অনুযায়ী: JIS B2003
3. সংযোগ চক্রের উন্নত পার্শ্ব মান অনুযায়ী: JIS B2212
4. মুখ মান অনুযায়ী মুখোমুখি: JIS B2002
5. অংশ উপাদান ফটকা খেলা এর আইটেমের নাম
কোন | নামের অংশ | উপাদান |
1 | শরীর | SS304 |
2 | গিয়ার বক্স | সমাবেশ |
3 | ডিস্ক | SS304 |
4 | ডাঁটা | SS416 |
5 | সীল রিং | 316 + + গ্রাফাইট |
6 | বোঁচকা | কৃষ্ণসীস নামক ধাতু |
6.অপারেশন:
6.1. দুই পাইপ চক্রের উন্নত পার্শ্ব মসৃণ করা উচিত.
6.2. পাইপ লাইনে প্রজাপতি ভালভ, নির্দিষ্ট স্থিতিবিন্যাস গর্ত প্রথম রাখুন.
7. ডেলিভারি:
যখন বন্টন বা প্রজাপতি ভালভ সংরক্ষণ, শুষ্ক এবং শীতল পরিবেশে রাখা উচিত.
8. নোট:
8.1. পাইপ চক্রের উন্নত পার্শ্ব প্রজাপতি ভালভ চক্রের উন্নত পার্শ্ব হিসাবে একই উচিত.
8.2. ইনস্টল করার পূর্বে ভালভ চেক, পরিবেশ প্রজাপতি ভালভ মিলা উচিত
স্পেসিফিকেশন.
8.3. খোলা প্রজাপতি ভালভ আগে, ময়লা ছাড়া ডিস্ক চেক.
8.4. যখন ইনস্টল ডিস্ক জায়গা বন্ধ করা আবশ্যক.
8.5. পাইপ সামঞ্জস্য আগে ইনস্টল সংযোগ.
8.6. কানেক্ট চক্রের উন্নত পার্শ্ব সমান্তরাল হওয়া উচিত.
8.7. ইনস্টল করার পরে, চাপ পরীক্ষা ডিস্ক খোলা স্থান হওয়া উচিত.
8.8. প্রজাপতি প্রাকৃতিক খোলা বা বন্ধ করা, দয়া করে কল্যাণকামী এটা সতর্ক পরীক্ষা করতে পারেন, ধর্মঘট না করতে tamp বা
এক্সটেনশন লিভার ব্যবহার করুন.
8.9. রক্ষণাবেক্ষণ বা অপারেশন, স্টেম, লিভার, গিয়ার বক্স বা actuator চেক করতে হবে যখন সঠিকভাবে আছে
সংযোগ. অন্যথায় স্টেম পাইপ চাপ দ্বারা ধাক্কা হবে.
9. malfunction এবং মীমাংসা:
ত্রুটি | whys | সমাধান |
সীল লিক | 1, সীল কিছু জঞ্জাল 2, সীল হালকা ক্ষতি হয়েছে | ① আবর্জনা পরিষ্কার করুন. ② ডিস্ক প্রতিস্থাপন |
স্টেম প্যাকিং লিক | 1, প্যাকিং ক্ষতিগ্রস্ত হবে 2, প্যাকিং ভ্রষ্টতা | ① আঁট গ্রন্থি বাদাম ② প্যাকিং পরিবর্তন |
চক্রের উন্নত পার্শ্ব লিক | 1, বাদাম মুক্তি 2, গোটানো পাল বমাস্তুলদণ্ডের ভ্রষ্টতা | 1. বাদাম আঁট 2. গোটানো পাল বমাস্তুলদণ্ডের পরিবর্তন |
10. রক্ষণাবেক্ষণ
কীট বক্স কভার খুলুন এবং দুই মাসের প্রতি কিছু মাখন যোগ করুন.
সীল, প্যাকিং এবং চক্রের উন্নত পার্শ্ব চেক, যদি লিক, যত শীঘ্র সম্ভব বজায় রাখবেন.
বিশেষ উল্লেখ:
ফাইলের আকার: DN50 - 3000
তাপমাত্রা: -15 ℃ - 150 ℃
চাপ: 1.0MPa / 1.6MPa
উপকরণ
বডির উপকরণ: নমনীয় আয়রন (GGG40, GGG50). কাস্ট আয়রন (GG25), স্টেইনলেস স্টীল
ডিস্ক উপকরণ: স্টেইনলেস স্টীল. নিকেল ধাতুপট্টাবৃত, নমনীয় আয়রন, নমনীয় আয়রন লেপা প্লাস্টিক,
টাইটানিয়াম ইস্পাত, কপার খাদ ইত্যাদি
আসন এর উপকরণ: ইথিলিন-PROPYLENE-Diene Monomer (EPDM), Polytetrafluoroethylene (PTFE),
Nitrile রাবার (এনবিআর), chloroprene, Chlorosulfonated Polyethylene (Hypalon),
সিলিকন, Fluoroelastomer (VITON), জাপানী ইত্যাদি
স্টেম এর উপকরণ: স্টেইনলেস স্টীল. কার্বন ইস্পাত, 2Cr13
একটি প্রজাপতি ভালভ প্রবাহ নিয়ন্ত্রণ ডিভাইস একটি টাইপ, সাধারণত একটি তরল পাইপের একটি অধ্যায় দিয়ে প্রবাহিত নিয়ন্ত্রণ করার জন্য ব্যবহার করা হয়.
ভালভ একটি বল কপাটক অপারেশন অনুরূপ. ঢাকায় একটি ফ্ল্যাট বৃত্তাকার প্লেট পাইপ কেন্দ্রে অবস্থিত.
প্লেট একটি লাঠি দিয়ে এটা ভালভ বাইরে একটি actuator সংযুক্ত হয়েছে. Actuator আবর্তিত সক্রিয়
প্লেট হয় সমান্তরাল বা প্রবাহ ঋজু. একটি বল ভালভ থেকে ভিন্ন, প্লেট সবসময়, প্রবাহ মধ্যে উপস্থিত
সুতরাং একটি চাপ ড্রপ সবসময় ভালভ অবস্থান নির্বিশেষে প্রবাহ সালে প্রবর্তিত হয়.
বিস্কুট রাবার উপবিষ্ট প্রজাপতি ভালভ
ডিএন | পিএন | সংযোগ মাত্রা (মিমি) | |||
এল | : D | D1 | Zφd | ||
40 | 1.0 / 1.6 | 43 | 145 | 110 | 4-18 |
50 | 43 | 165 | 125 | 4-18 | |
65 | 46 | 185 | 145 | 4-18 | |
80 | 46 | 200 | 160 | 4-18 / 8-18 | |
100 | 52 | 220 | 180 | 8-18 | |
125 | 56 | 250 | 210 | 8-18 | |
150 | 56 | 285 | 240 | 8-22 | |
200 | 60 | 340 | 295 | 8-22 / 12-22 | |
250 | 68 | 395/405 | 350/355 | 12-22 | |
300 | 78 | 445/460 | 400/410 | 12-22 | |
350 | 1.0 | 78 | 505 | 460 | 16-22 |
400 | 102 | 565 | 515 | 16-26 | |
450 | 114 | 615 | 565 | 20-26 | |
500 | 127 | 670 | 620 | 20-26 | |
600 | 154 | 780 | 725 | 20-30 | |
700 | 165 | 895 | 840 | 24-30 | |
800 | 190 | 1015 | 950 | 24-33 | |
900 | 203 | 1115 | 1050 | 28-33 | |
1000 | 216 | 1230 | 1160 | 28-39 | |
1200 | 254 | 1455 | 1380 | 32-39 | |
1200 | 0.6 / 0.25 | 254 | 1400/1375 | 1340/1320 | 32-34 / 32-30 |
1400 | 279 | 1620/1575 | 1560/1620 | 36-34 / 36-30 | |
1600 | 318 | 1820/1785 | 1760/1730 | 40-34 / 40-30 | |
1800 | 356 | 2045/1985 | 1970/1930 | 44-41 / 44-30 | |
2000 | 406 | 2265/2185 | 2180/2130 | 48-48 / 48-30 |
